白云牌硅酮建筑密封胶使用工艺指南

1.适用范围：

1.1适用于广州市白云化工实业有限公司生产的除结构胶以外的白云牌硅酮建筑密封胶系列产品。

1.2关于白云牌硅酮结构密封胶的使用指南请见《白云牌硅酮结构密封胶使用工艺指南》。

2.一般规定：

2.1建议所有使用白云牌硅酮建筑密封胶的用户直接到本公司或本公司指定的销售商处订购，以便获得可靠的产品，并得到强有力的技术援助。

2.2白云牌硅酮密封胶系列产品对多数建筑材料，如玻璃、阳极氧化处理铝材、瓷砖、花岗岩、砖石、木材、钢铁及大部分塑料等具有优异的粘结性，但由于新的建筑材料不断出现和新的表面处理技术应用，我们无法保证白云牌密封胶对所有材料都适用。为确保获得最佳粘结效果，在工程开工前应对工程实际使用的基材进行粘结性测试，在我公司出具可以使用的报告后，才按规定的方法使用。

2.3施工者在施工过程中必须具有完整的记录，包括施工时的温度、湿度，施工日期、时间、密封胶产品的牌号、生产日期、批号、是否用底涂料、清洁程序及施工者姓名等内容。

2.4用户在密封胶的使用过程中若遇到任何质量或操作技术方面的问题，应以最快方式通知本公司技术服务部，我们将提供热情、及时、周到的技术服务；若遇到重大的质量问题，在未得到建议继续使用的通知之前，应停止密封胶的使用。

3.设计参考：

3.1一般说明：

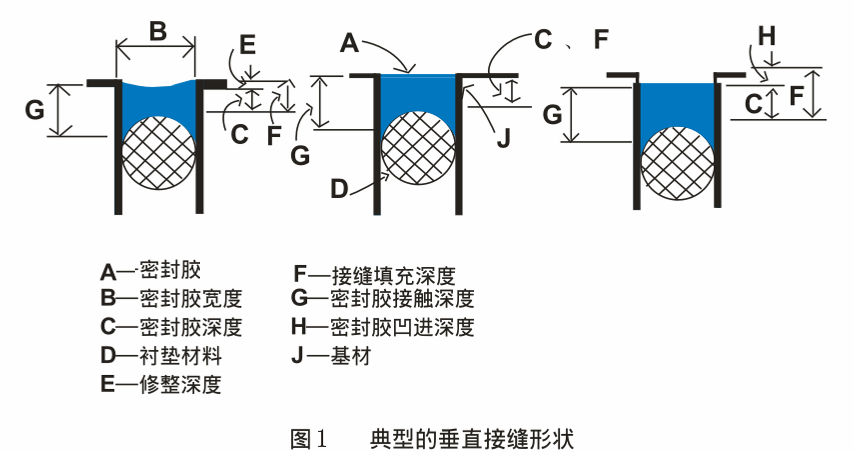

使用密封胶进行接缝密封时，要考虑的主要因素有：基材、底涂、衬垫材料、粘结隔离物和密封胶（如图1）。

3.2基材：

建筑常用的材料有：砖石、混凝土、陶瓷、大理石、金属、玻璃、塑料、木材等，它们通常可分为多孔材料和无孔材料。某些材料与密封胶粘结性很差，只有经过物理或化学表面处理后才能与密封胶粘接，必须充分注意。

3.3.底涂：

采用底涂的目的是改善密封胶与基材之间的粘结性。白云牌硅酮密封胶对绝大多数基材粘结性良好，无需底涂。当白云化工实业有限公司粘结性/相容性试验标明需要底涂时，施工方必须使用白云化工实业有限公司提供或指定的底涂液。

3.4.衬垫材料：

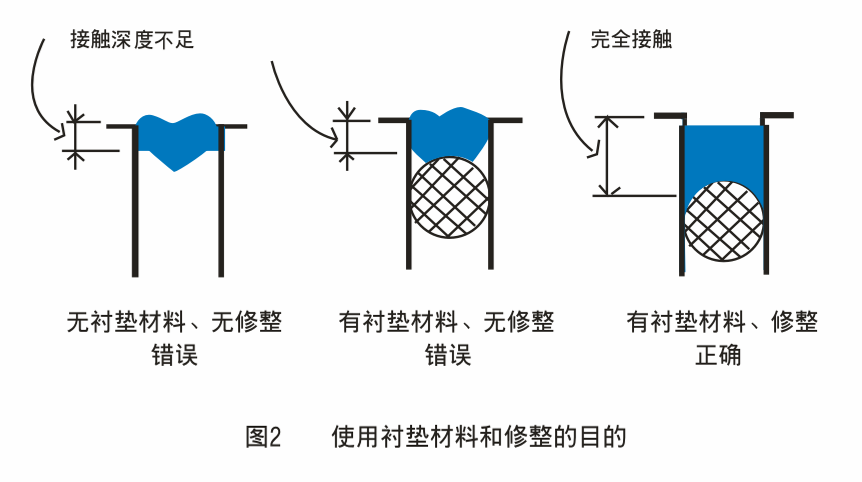

合适的接缝设计需正确选择和使用衬垫材料以确保可靠密封。衬垫材料起如下作用(见图2)：

a.控制接缝中密封胶的嵌入深度和形状。

b.使密封胶完全润湿基材表面。

c.当条件不适于立即施胶或万一密封胶失效时，可作为接缝临时密封。

浸油材料、沥青、未硫化的聚合物及类似的材料不能用作衬垫材料，以免污染基材或密封胶。推荐使用柔性泡沫塑料或海绵胶条，如聚氨酯泡沫或聚乙烯发泡材料，在缝内不产生永久变形、不吸水、不吸气、不会因受热而隆起使密封胶鼓泡。衬垫材料在缝内应不限制密封胶运动。为防止衬垫材料在施胶之前淋雨吸水，密封胶应及时涂敷。闭孔衬垫材料的原始尺寸应大于接缝宽度的25-30%；开孔衬垫材料的原始尺寸应大于接缝宽度的40-50%。

3.5粘结隔离物：

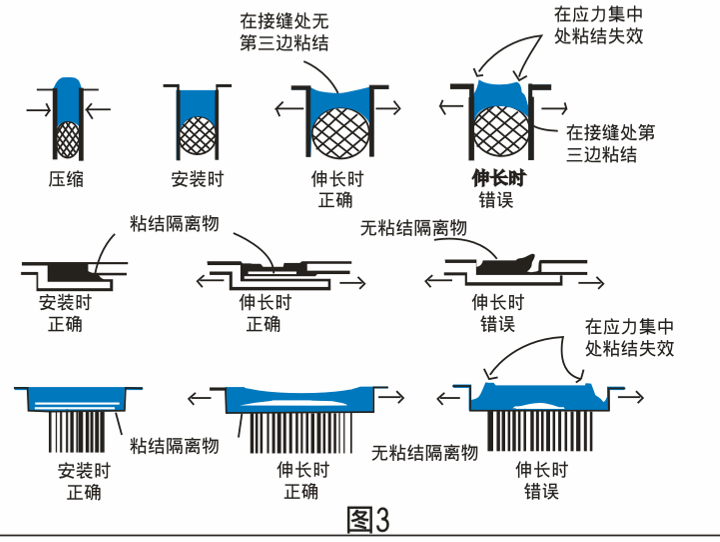

粘结隔离物是用于防止密封胶接触到不希望粘接的表面或材料上，这类粘结会破坏密封胶的性能（见图3）。可以用作粘结隔离物的材料有：聚乙烯或聚四氟乙烯自粘带或本公司推荐的防粘材料。不建议采用液体粘结隔离物，因为使用时可能会污染被粘结面。粘结隔离物使用在接缝底部的硬的不易变形衬垫材料上，以阻止密封胶粘结到这些材料上，形成有害的三边粘结。软的易变形的开孔衬垫材料不需要粘结隔离物，因为它不会明显地限制密封胶的自由移动。浸油材料、沥青、未硫化的聚合物及类似的材料不能用作粘结隔离物。

3.6密封接缝的形状尺寸：

接缝的形状尺寸与多种参数有关：包括接缝外观、接缝空间、接缝的预期位移、所使用的密封胶的位移能力、施工方法等。图1、2、3介绍了几种典型的接缝密封形式。

3.6.1密封胶宽度：

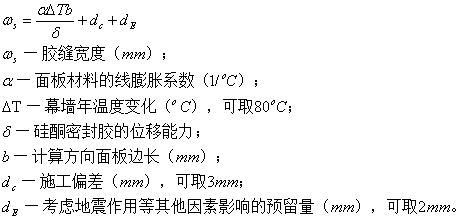

按JGJ 102第4.3.9规定进行计算，不得小于厚度的2倍。

例如：1.5米长铝板（热膨胀系数2.4×10-5 /℃），预期温度变化80℃，结构公差3.0mm，所使用的密封胶的位移能力为25%。

3.6.2密封胶的深度：

密封胶的深度与密封胶的宽度有关。设计接缝宽度时应充分考虑所使用建材的线膨胀系数、施工的季节和预计使用的极限温度。密封胶的深度，推荐以下值：

a.密封胶的最小宽度和深度为6.0mm；

b.密封胶的宽度必须大于深度；

c.嵌填混凝土、砌体或石材接缝时缝宽13mm以下时，密封胶的深度取同样尺寸，缝宽13-25mm时密封胶的深度取缝宽一半；

d.对金属、玻璃等无孔材料的接缝，缝宽为6.0~13.0mm时，密封胶的深度不少于6.0mm；缝宽大于13.0mm时，密封胶的深度为6.0~13.0mm；密封胶的深度不能大于13.0mm。

4.密封胶应用程序

4.1环境要求：

4.1.1密封胶应在温度4℃～40℃，相对湿度40%～80%的清洁环境下施工，下雨、下雪时不能施工。环境温度过低会降低密封胶的粘结性，因为密封胶的表面润湿性降低，并且在低温的基材上可能形成霜和冰，影响密封胶的粘结性。因此，密封胶的安全使用温度应大于5℃。高的环境温度对密封胶也有不良影响，在过高的环境温度且阳光直射的建筑物表面上，基材表面的实际温度可能比环境温度高很多。由于高温的影响，密封胶的抗下垂性会变差、固化时间会加快、使用时间和修整时间会缩短，同时容易产生气泡。相对湿度过低会使密封胶的固化速度变慢，过高的相对湿度可能会在基材表面上形成冷凝水膜，影响密封胶与基材的粘结性，也可能使密封胶形成气泡。

4.1.2 浅色或特殊颜色密封胶应避免与酸性或碱性物质接触（比如外墙清洗液等），否则可能导致密封胶表面发生变色。

4.2表面清洗程序：

a.所有基材被粘部分都必须进行清洗，除去灰尘、油污或其他污物。

b.清洗液应使用粘结性试验报告中注明的溶剂，在未指明时可使用干净的异丙醇(IPA)，甲乙酮(MEK)或二甲苯(XYLENE)等溶剂，其中后者毒性较大，以使用前两者更为合适。

c.基本的清洗方法为：先用经溶剂润湿的不脱毛的纯棉白布擦洗基材表面，再用另一块洁净的同一种抹布在溶剂挥发之前将溶剂和污物从基材表面擦去，不应使溶剂自然凉干，以免使污物重新附着于基材表面。

d.对于窄而深的接口，则需要将抹布缠绕在干净的油灰刀上，用力进行擦洗。

e.清洗后的基材必须在1小时内施胶完毕，否则必须重新清洗。如果已清洗的表面又重新暴露在雨水或污物中，也必须重新进行清洗。

f.在白色的抹布被污染后应及时更换，而且浸醮溶剂时应将溶剂从容器内倾倒在干净的抹布上，而不是将抹布放入容器中浸醮，否则干净的溶剂将被污染，影响清洗效果。

g.由于所用清洗液属于易燃易爆物品，并具有一定的毒性，所以使用它们的地方必须具有良好的通风条件，严禁烟火，并采取必要的安全防护措施。

4.3底涂液的应用程序

a.对大部分基材来讲，白云牌硅酮密封胶不使用底涂就具有很好的粘结效果，但若粘结性试验报告中注明要使用底涂，则在实际施工中必须使用我公司提供或指明的底涂液。

b.用户应在基材清洗后，施用密封胶之前进行底涂处理。

c.将底涂液倒在干净的不脱毛棉布上，在待粘表面涂上一层薄而均匀的底涂，切记不能使用过多的底涂。

d.用户应在底涂涂刷3-10分钟内施胶，否则会影响胶的粘结效果。

e.一般情况下，底涂液的干燥时间为20秒以内，如果时间过长，可能是因为量过多或失效。

注意事项

PR101底涂液的化学活性极强，极易因水解而失效，用户应注意密封保存；
PR101底涂液施用必须适量，过多或过少都会影响粘结效果。底涂液施用过少，基材表面可以看到无底涂液覆盖的表面，底涂液施用过多，其干燥时间较慢，表面会有较厚且有松弛的粉状物；
PR101底涂液可能对一些有机材料会有溶解作用，影响其物理性能；
PR101底涂液属易燃易爆物品，并有一定毒性，使用者必须采取必要的防护措施，工作场所必须有良好的通风条件，严禁烟火；
如果底涂液中出现沉淀物质，说明底涂液已失效，不能使用。

4.4密封胶施工程序

4.4.1 一般要求

a.硅酮密封胶应在温度4℃~40℃下施工，这样可以获得较佳的粘结效果。

b.经过清洗的基材待粘表面的附近部位必要时可贴上临时性保护胶带。

c.密封胶的挤注动作应连续进行，使胶均匀地连续地以圆柱状从注胶枪嘴挤出，而枪嘴的直径应小于注胶接口厚度，以便枪嘴能伸入其二分之一深度。枪嘴应均匀缓慢地移动，确保接口内充满密封胶，防止枪嘴移动过快而产生气泡或空穴。

d.注胶完成后应立即进行修饰，通常的方法是用工具用力将接口外多出的密封胶向接口内压并将接口表面修刮平整，使胶与待粘表面充分接触，然后揭下所有的临时保护胶带。

e.施胶后48小时内密封胶未完全固化，密封接缝不允许有大的位移，否则会影响密封效果。

4.4.2 单组分密封胶施工程序：

单组分密封胶可用手动或气动施胶枪直接从塑料筒或香肠型包装中挤出施工，或用单组分打胶机施工。

4.4.3 双组分密封胶施工程序：

4.4.3.1 双组分密封胶必须严格按下述程序施工才能保证施工质量：

4.4.3.2 双组分密封胶应该使用双组分打胶机施工，不推荐手工配胶。
